INPUT : 195~245V, OUTPUT: 220V 6구,110V 4구,100V 2구
INPUT 195~245V
OUTPUT 220V 6구
110V 4구
100V 2구
용 량 : 5KVA
전원입력 : 195 ~ 245V
필터용량 : 220V-20A, 100V-20A
정 밀 도 : + 0.05 ~ 2%이내
응답속도 : 50ms

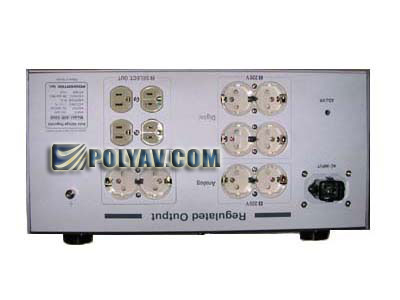

출력단자수
. A : 220V 후면(아날로그 2구 디지탈 4구)
. B : 110V 후면 4구 (100,110,115,117,120,230V 선택가능)
. C : 100V 후면2구
[ 사용하시기 전에 ]
1. 먼저 전원을 확인합니다.
2. 입력 콘넥타를 연결하고 우측으로 돌려 잠금니다.
3. 전원을 ON하면 전면에 디지털 메타는 출력전압이 나타납니다.
4. 출력전압은 220, 110, 100V로 출고됩니다.
5. 별도의 출력전압을 원하시면 내부에서 단자 교체로 변경할 수 있으나 반드시
본사나 A/S실로 문의하시기 바랍니다.
( 출력 전압 선택은 100, 110, 115, 117, 120, 230V 입니다. )
6. 출력 메타는 기준 전압인 110V를 표시합니다.
7. 출력 메타가 110V에서 ±2%이상의 오차가 생길때는 후면의 ADJ.VR을 드라이버로
조정하여 최적의 근사치에 맞추어 주시면 됩니다.

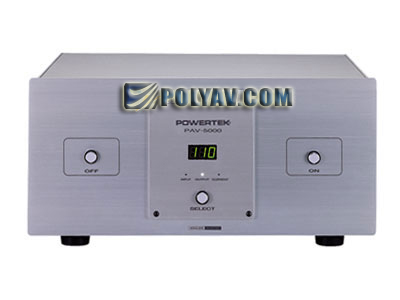

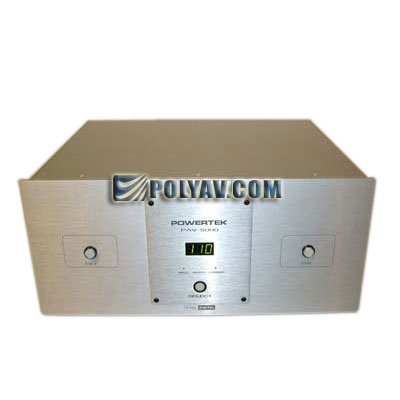

[ DISPLAY 및 사용 방법 ]
SELECT를 한번 누를때마다 다음과 같이 표시합니다.
1. INPUT. V : 기기에 들어오는 입력전압을 표시합니다.
2. OUTPUT. V : AVR에서 출력되는 전압의 표시입니다.
( 초기에는 중간 전압인 110V가 표시 됩니다. )
3. CURRENT : 현재 사용하고 있는 소비전류를 표시합니다.
(표시전류 X 입력전압 = 소비전력(W))
4. SET AMP : 출고시 “20.0”로 표시됩니다.
( 용량 5KVA는 20A입니다. CURRENT가 20보다 높으면 AVR및 AUDIO기기를
보호하기 위해 자동 OFF됩니다. ) 4KVA = 16.0A
|
|
A 형
|
B 형
|
|
OUT 1
|
220V(230V 변경 가능)
|
100V
|
|
OUT 2
|
SELECT OUT
(100V)
|
SELECT OUT
(110V)
|
|
OUT 3
|
220V
|
220V
|
|
OUT 4
|
220V
|
220V(230V 변경 가능)
|
|
|
|
|
|
|
 |
 |
